Ersatz der Dekodier-PROMs im KC85/4-Grundgerät
von Enrico Grämer
Mario Bock hat auf dem KC-Treffen seinen KC85/4-Nachbau, das Optima V1 Board, vorgestellt. Sollte es in Serie produziert werden, besteht ein nicht unerhebliches Problem: Im KC werden als Adress-Dekoder zwei 74S287 mit den Bauteilnummern D202 und D005 eingesetzt. Das sind 256x4-Bit-PROMs, die so gut wie nicht mehr zu beschaffen und wenn doch, sehr teuer sind. Allein ein passendes Programmiergerät soll einige Hundert Euro kosten. Als Ersatz bieten sich da GALs vom Typ GAL16V8 an. Allerdings muss man einen kleinen Adapter bauen, da die Pin-Zahl und die Belegung nicht stimmen (siehe Tabelle mit der Pinzuordnung).

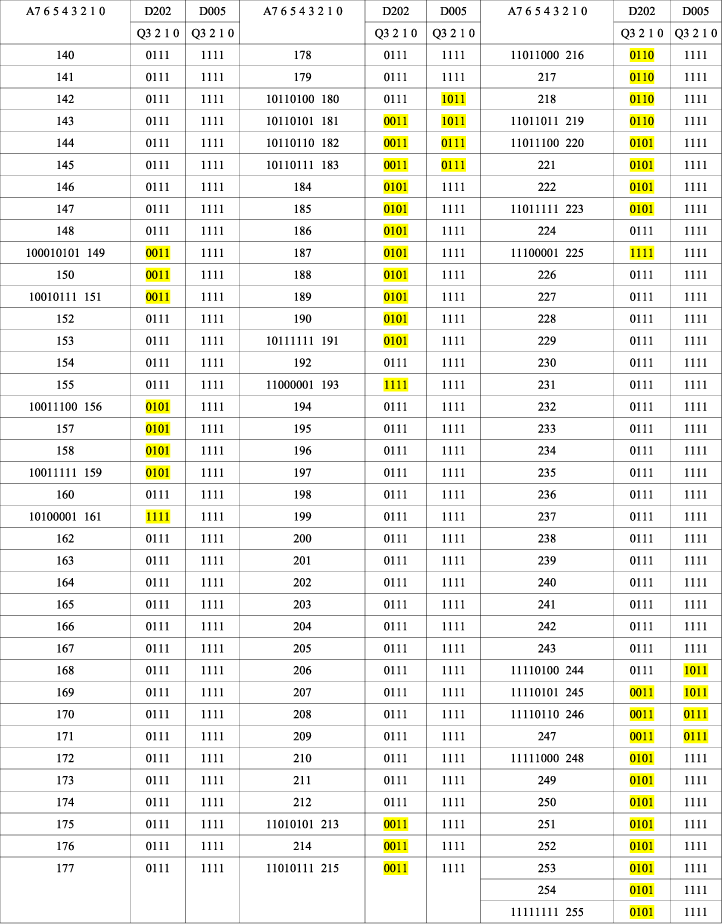

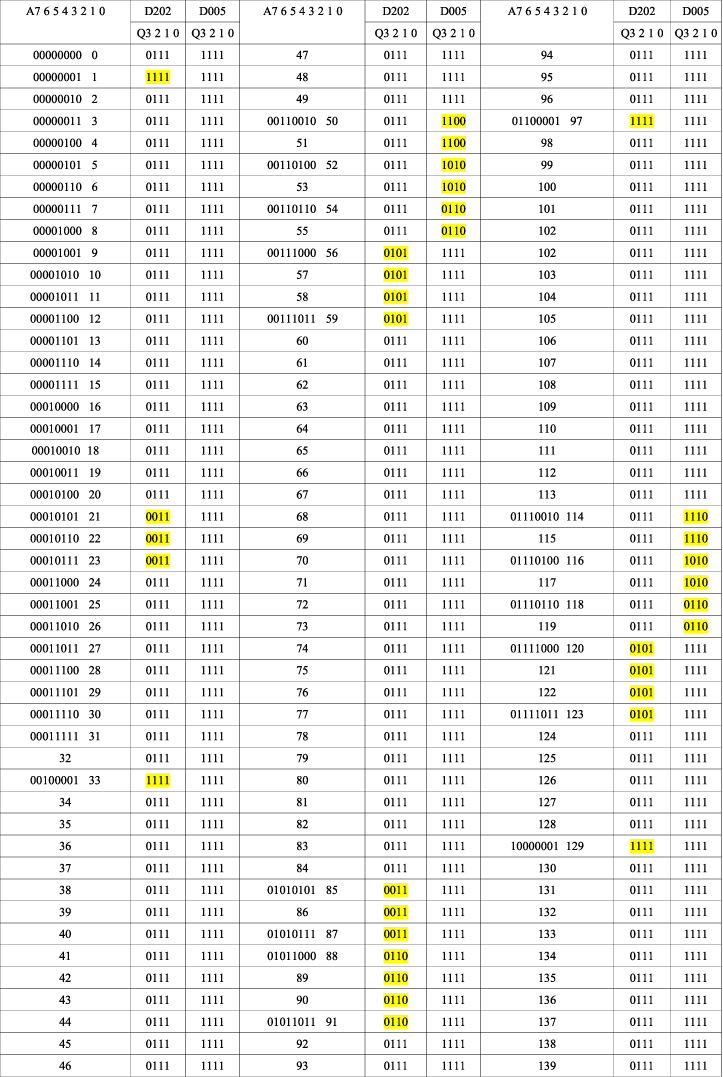

Bild 18 zeigt die Inhalte der beiden PROMs unter Berücksichtigung der Adressen (A7...A0) und der Ausgänge (Q3...Q0). Bei Abweichungen vom “Grundzustand“ sind die Ausgänge farbig hinterlegt.
In der Tabelle mit der Pinzuordnung ist die Pinbelegung der PROMs und GALs zu finden. Wer sich die GALs selbst programmieren möchte, kann dazu die JEDEC-Dateien PROMD202.JED und PROMD005.JED verwenden. Alle zugehörigen Dateien befinden sich im Archiv PROMS.ZIP.
| Signal | 74S287 | GAL16V8 | Signal | 74S287 | GAL16V8 | |
| A0 | 5 | 7 | A7 | 15 | 17 | |
| A1 | 6 | 8 | /OE | 13/14 | - | |
| A2 | 7 | 9 | Q0 | 12 | 15 | |
| A3 | 4 | 6 | Q1 | 11 | 14 | |
| A4 | 3 | 5 | Q2 | 10 | 13 | |
| A5 | 2 | 4 | Q3 | 9 | 12 | |
| A6 | 1 | 3 | GND | 8 | 10 | |
| +5V | 16 | 20 |
Die nicht benutzten Pins 1, 2, 11, 16, 18 und 19 der GALs bleiben jeweils unbeschaltet.

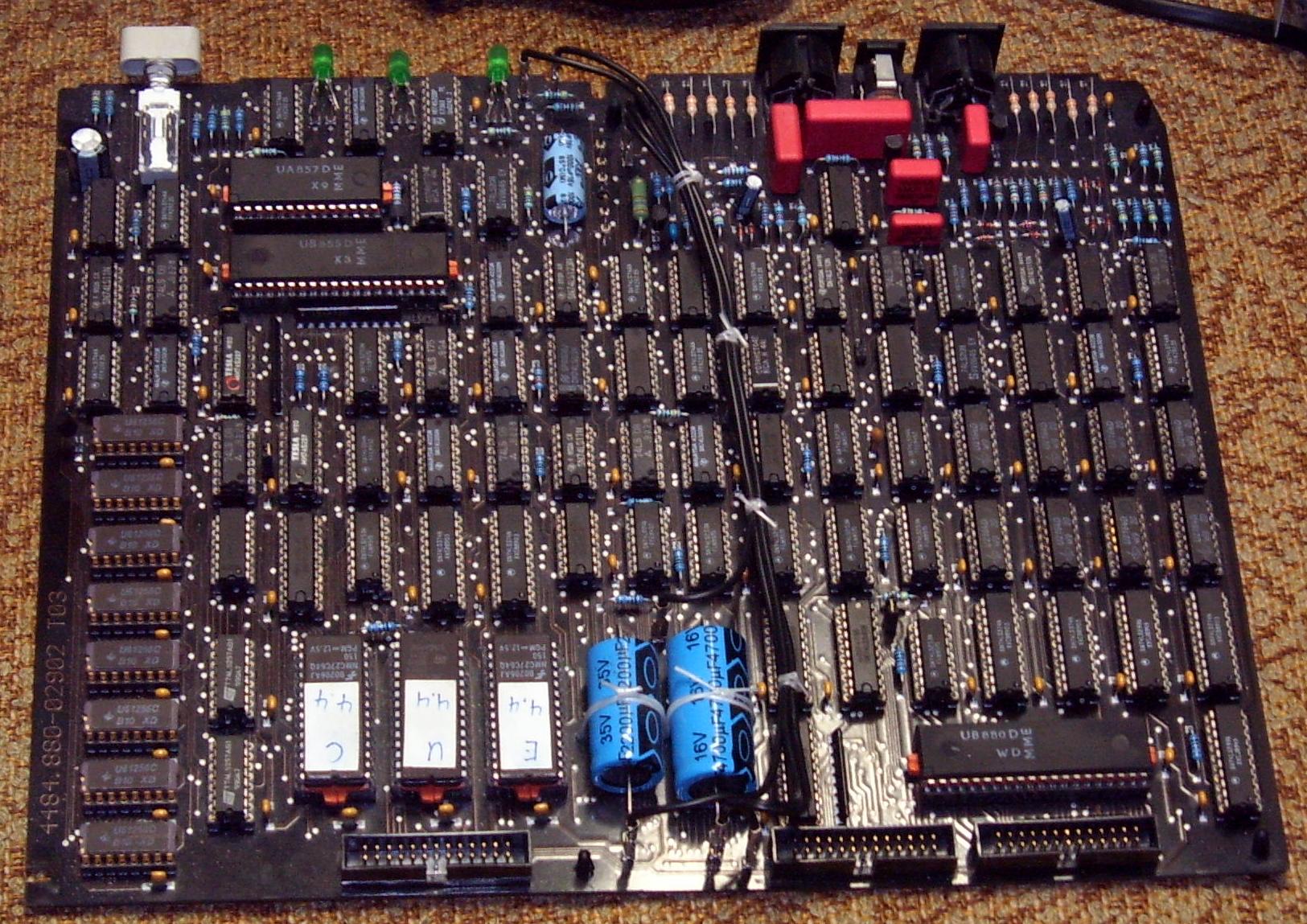

Bild 17: Clubtreffen 2004: Kaum vom Original zu unterscheiden: Das Prototyp-Board “Optima V1“ des KC85-Neubauprojekts von Mario Bock.
Bild 18: Inhalt der Dekodier-PROMs im KC85/4-Grundgerät
