Das neue Joystick/Centronics-Modul M021
von Enrico Grämer
In der letzten News war der Schaltplan und das Layout bereits vorab abgedruckt. Inzwischen habe ich das Modul aufgebaut und ausprobiert. Ein paar Kleinigkeiten haben mich dabei noch gestört, diese habe ich nun auch beseitigt. Im Layout sind rechteckig umrahmte Lötaugen mit den Bezeichnungen “DXD“ bzw. “DXJ“ zu sehen. Diese sind für Überspannungsschutz- (Suppressor-) Dioden vorgesehen. Es kommen bidirektionale Dioden, z.B. P6KE6V8, zum Einsatz. Da diese sehr teuer sind, habe ich sie für den Bausatz nicht vorgesehen. Im Normalfall sollte auch die einfache Schutzbeschaltung, bestehend aus Vorwiderstand und 1N4148-Diode, ausreichend sein. Andererseits soll es auch Leute geben, bei denen Murphy zur Untermiete wohnt, damit er es nicht mehr soweit hat... ;–)
Bevor nun jeder zum Lötkolben greift, möchte ich empfehlen, die Kontaktleiste der Platine mit Sandpapier etwas anzuphasen. Dadurch lässt sich das Modul leichter stecken. Die Kontaktzungen im KC werden dann auch nicht mehr so stark mechanisch belastet.
Wie üblich fängt man bei den flachen Bauteilen an bzw. arbeitet sich in der Reihenfolge nach durch, wie man am besten rankommt. Also: IC-Fassungen, Dioden, Widerstände, Kondensatoren und zum Schluss die Sub-D Stecker. Pin 1 der ICs und die Kathoden der Dioden haben rechteckige Lötaugen erhalten. Bei den Sub-D Steckern muss darauf geachtet werden, dass die jeweils äußeren Bohrungen der Lötmesser für die Stecker-Schirmung mit den Bohrungen der Gehäuseverschraubung identisch sind. Man muss also von der 25-poligen Sub-D-Buchse den linken und vom 9-poligen Sub-D-Stecker den rechten Lötmesser abkneifen. Die zwei inneren Messer sind wegen der besseren mechanischen Stabilität auf jeden Fall zu verlöten. Die zwei vorderen Abstandshülsen im Gehäuseoberteil sind um ca. 2 mm zu kürzen.
(volle Größe)

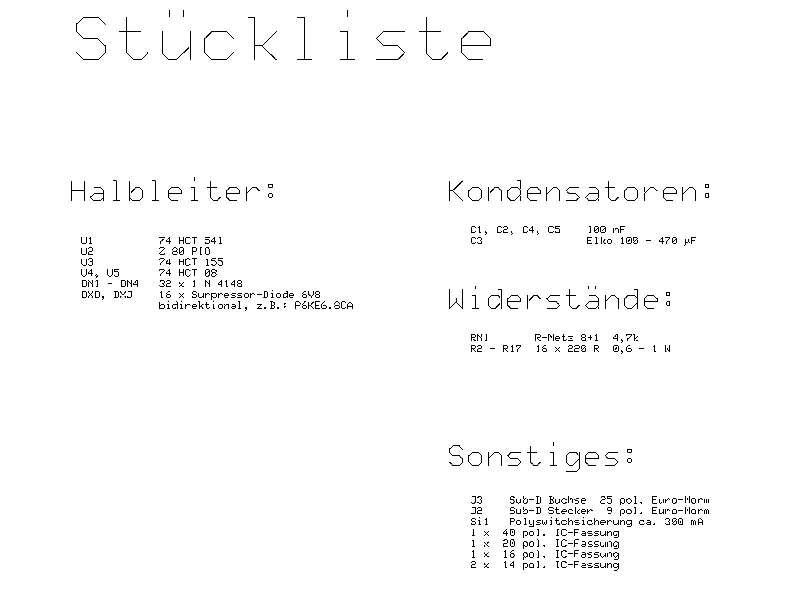

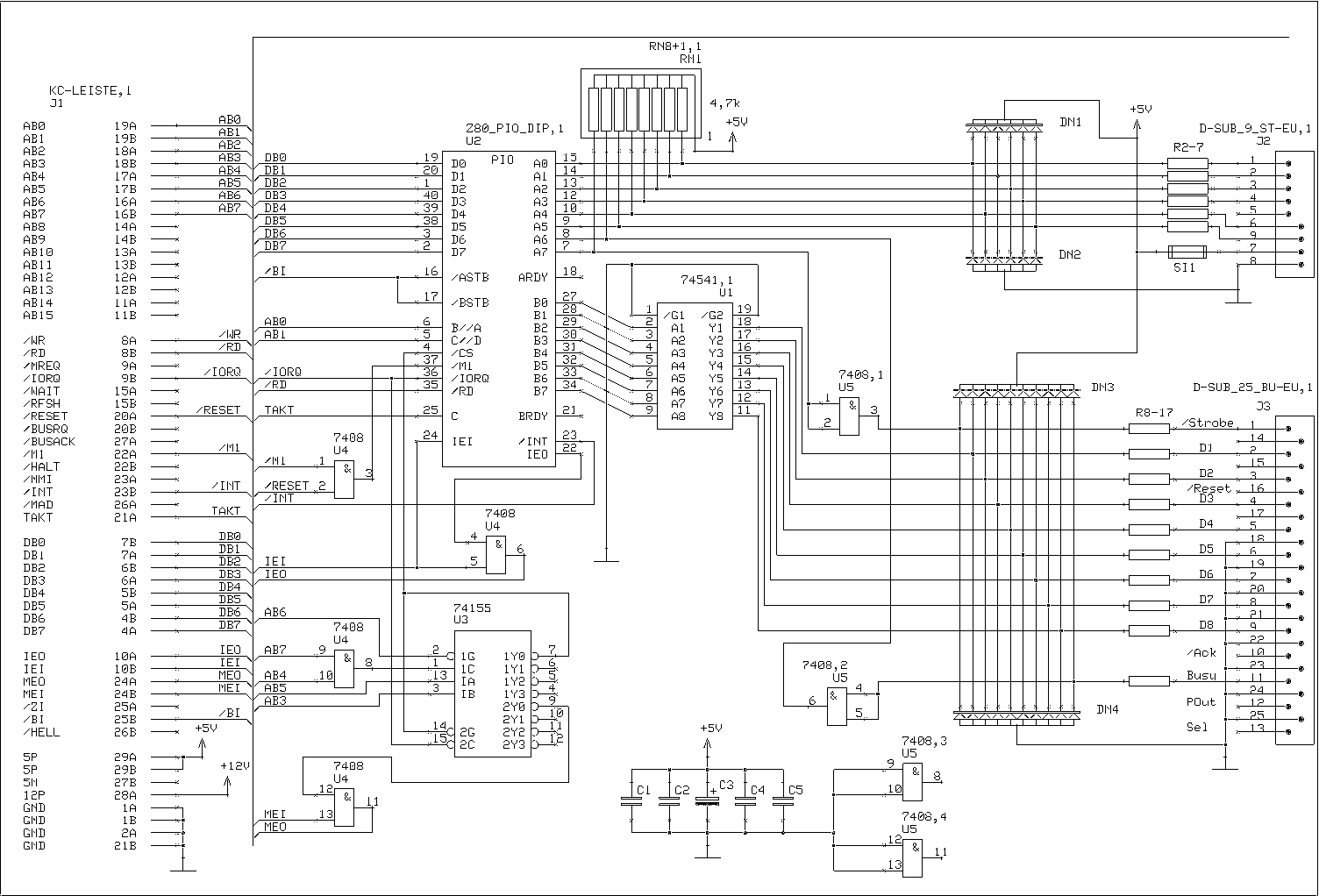

Bild 13: Bestückungsplan (oben), Stückliste (mitte) und Schaltplan (unten) des M021.

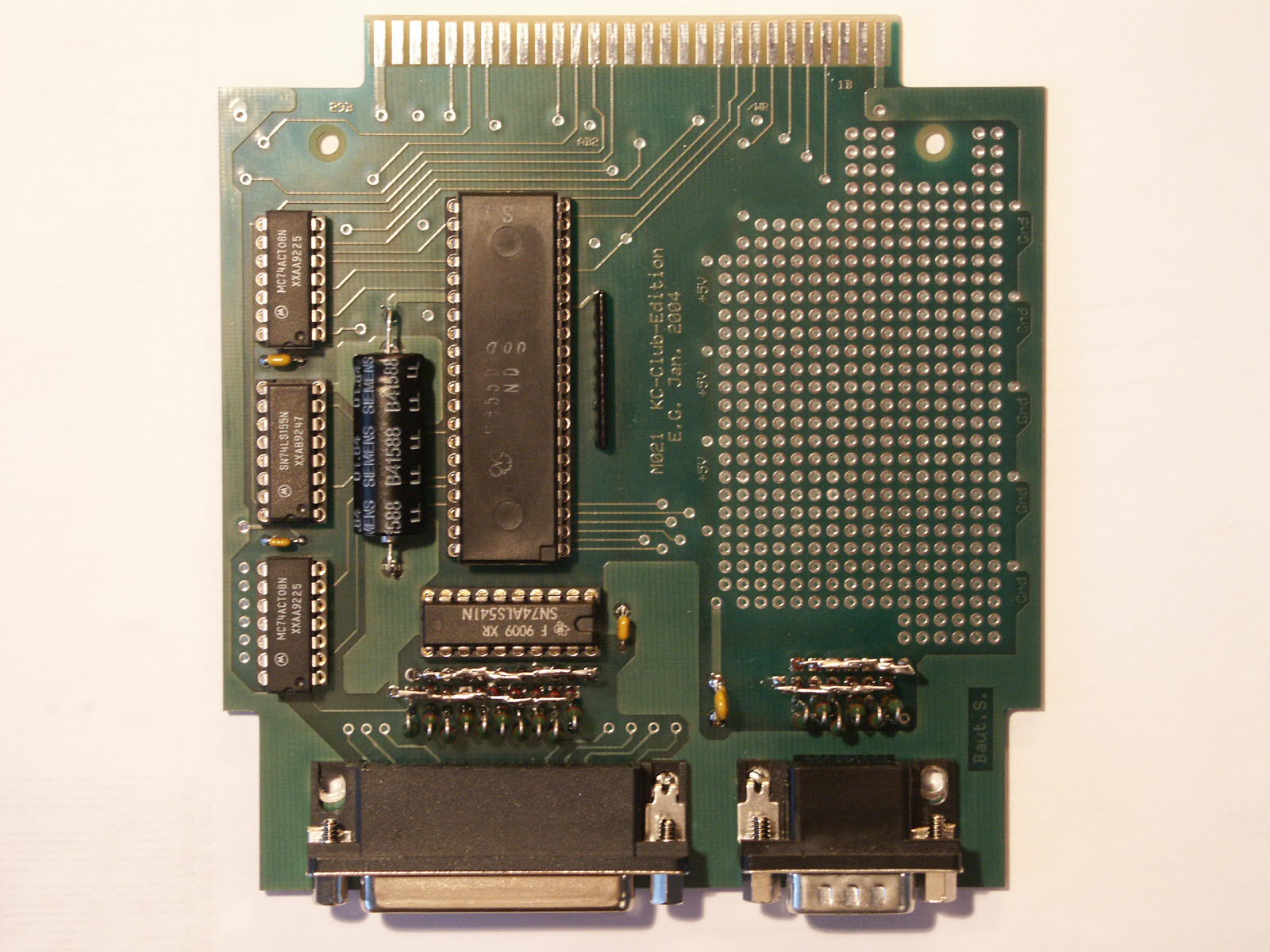

Bild 14: Aufgebautes M021, hier noch der Prototyp ohne Bestückungsaufdruck und ohne Überspannungsdioden.
Verfügbare Bausätze
Im Moment sind folgende Bausätze vorrätig und können kurzfristig geliefert werden:
| Bausatz | Preis |
| PC-Tastaturinterface | 22 EUR |
| M021 (Joystick/Centronics) | 32 EUR |
| M035 (4 MB RAM), ohne SIMM-Module und Blockanzeige | 50 EUR |
| 4 x 1MB-SIMM-Modul für das M035 | 2 EUR |
Bild 15: Clubtreffen 2004: Unter den kritischen Augen der Anwesenden führte Göran Heinze Reparaturen und Aufrüstungen an diversen KC-Systemen durch.
