Aufbau
Wie schon geschrieben, wurde die letzte Änderung an der Modul-Hardware der Prototypen zum KC-Clubtreffen 2009 durchgeführt und getestet. Damit ist das M052 fertig und es wurde bereits eine erste Kleinserie für alle Interessenten aufgelegt.
Die Unterlagen zur Hardware des Modules mit Stromlaufplan und Stückliste befinden sich im Downloadbereich.
Durch die dichte Bestückung, einige spezielle Bauteile und die fertigen Module für USB und Netzwerk, welche leider angepasst werden müssen, ist der Aufbau des Gesamtmodules etwas schwieriger aber immer noch mit den üblichen Hilfsmitteln des Hobby-Elektronikers problemlos zu schaffen.
Das Ziel, ohne SMD-Bauteile auszukommen, konnten wir durch die letzte Änderung mit dem Strombegrenzer-IC leider nicht erreichen. Dort gab aber letztlich den Ausschlag, dass die Betriebssicherheit des Gesamtsystems wichtiger ist. Wenn beispielsweise ein USB-Gerät so viel Strom zieht, dass die 5V einbrechen, stürzt leider auch der KC85 ab und das sollte nicht passieren! Diesen IC gibt es leider nur als SMD-Bauteil - es ist aber auch das Einzige.
Für die Besonderheiten und empfohlene Reihenfolge bzw. Vorgehensweise bei der Bestückung gibt es eine Bau- und Montageanleitung. Man sollte sich auf alle Fälle genügend Zeit einplanen und nicht hektisch vorgehen, bei Enrico haben die beiden ersten Prototypen auf Anhieb funktioniert!
Problematisch könnte für manche Interessenten das Entlöten der Buchsen von den beiden Fertigmodulen werden. Das sind Multilayer-Leiterplatten, welche auf keinen Fall beschädigt werden dürfen. Die Module sind leider auch nicht ganz billig, immerhin machen sie fast die Hälfte des Bausatzpreises aus. Wer sich das also nicht zutraut, sollte fremde Hilfe in Anspruch nehmen.
Ein weiteres, leider nicht vermeidbares Problem, wird durch die (standardisierte) Bauhöhe der Buchsen für das Ethernet und USB hervorgerufen. Die Buchsen sind für die Innenhöhe des Modulgehäuses etwa 0,5 mm bis knapp 1 mm zu hoch.
Man muss also beim Oberteil ein Stück herausfräsen bzw. feilen, also von innen her die Wandung etwas dünner machen, sonst würde das Modul-Gehäuse zu stark beulen und nicht mehr in den Modulschacht des D00x-Gerätes passen. Enrico hat das ausprobiert und es hat ganz gut geklappt.
Ganz wichtig ist auch noch der folgende Hinweis - eine Lieferung von Komplett-Bausätzen schliesst natürlich NICHT das schwarze KC85 Modul-Gehäuse ein. Dafür sollte man ein vielleicht noch vorhandenes Leergehäuse zur Verfügung haben oder das Gehäuse von einem nicht mehr benutzten anderen KC-Modul dem M052 überlassen können.

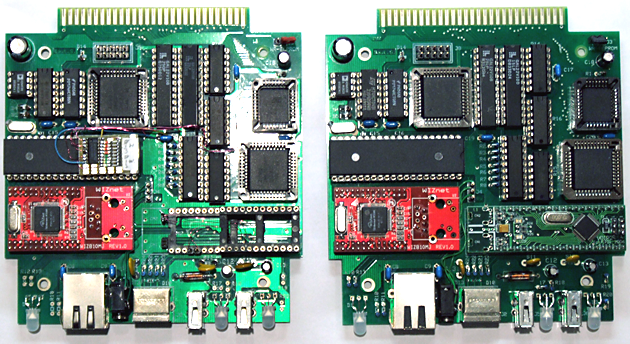

Wer den Aufbau dann fehlerfrei so weit schafft, wie auf dem folgenden Foto, ist stolzer Besitzer und hoffentlich auch Anwender des M052 mit seinem eigenen KC85 System!
