Das Entwicklungsergebnis eines kreativen KC85 Anwenders.
Nanu, wird sich mancher fragen - M061 noch nie gehört! Könnt Ihr auch nicht, denn bis gestern ging es mir genauso.
Das 3fach E/A-Modul M061 stammt von E. Müller. Gestern hat er mir 2 Bilder und einige Eckdaten zu diesem neuen I/O-Modul für alle KC85 zur Veröffentlichung auf KC85.INFO zur Verfügung gestellt.
Der Aufbau und die Einsatzmöglichkeiten lassen sich noch am ehesten mit dem bekannten Digital In/Out Modul M001 vergleichen, allerdings haben wir ja nicht mehr die 80er.
Zum Einsatz kam beim M061 moderne zeitgemässe Technik, was Komfort ermöglicht und vor allem jede Menge Platz auf einer KC-Modulplatine schafft. In diesem Sinne ist das Modul auch gedacht, E. Müller schreibt:
"Mit diesem Modul kann jeder seine eigenen Anwendungen "an den KC basteln", ohne sich mit der kompletten Entwicklung eines Moduls herumschlagen zu müssen. Die gesamte Modulsteuerlogik erledigt ein CPLD. Das Strukturbyte ist frei konfigurierbar. Der sogenannte Portexpander 8255 stellt 3 frei programmierbare Tore zur Verfügung. Die Hälfte der Leiterkarte kann für die eigene Schaltung verwendet werden."

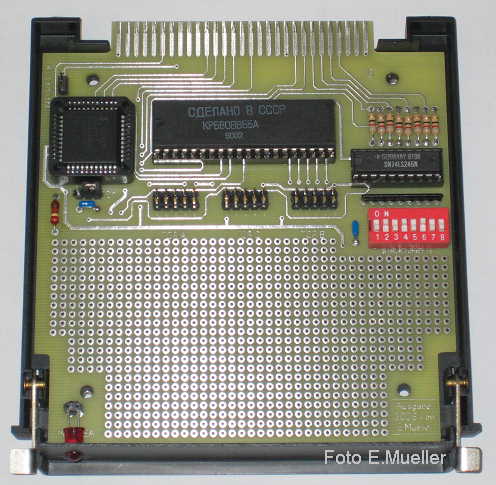

So sieht das Modul aus:

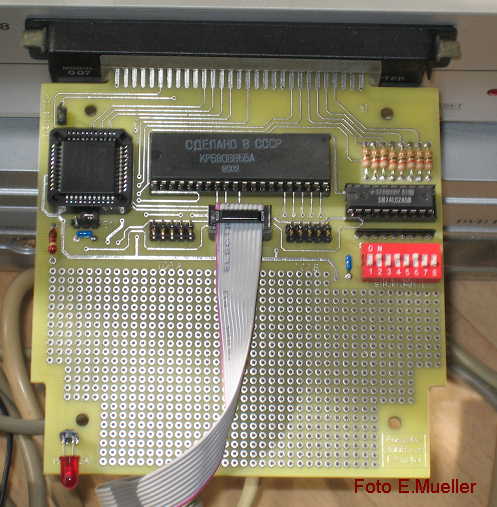

Wer im Besitz eines Adapter Moduls M007 für den KC85 ist, kann die Platine von vorn frei zugänglich betreiben und hat dann ideale Experimentierbedingungen, wie im folgenden Bild zu sehen ist:
Zum Zeitpunkt Juli 2008 sind die ersten Prototypen und die Exemplare einer Kleinserie im Einsatz, wobei 3 der Module mit einer Huckepackplatine als LCD/RTC-Modul laufen.
Sollte weiteres Interesse an Bausätzen bestehen, kann eine Neuauflage erfolgen, allerdings sollten sich schon mindestens 10 Nachbauwillige zusammenfinden, damit sich eine Fertigung der Platinen lohnt und halbwegs kostengünstig bleibt.

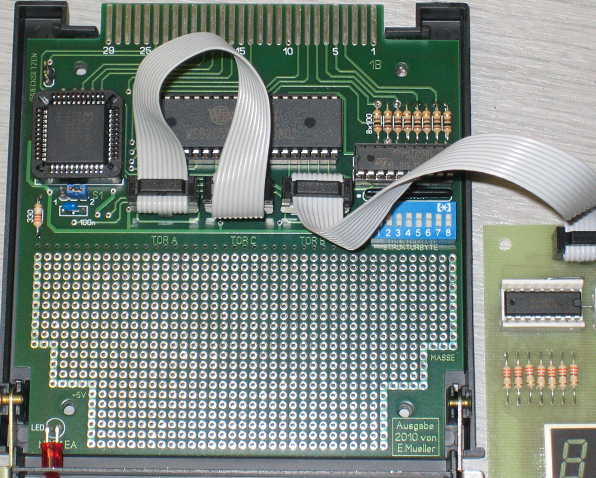

Im Juni 2010 gab es wieder eine neue Auflage des M061 und so sieht die fertig aufgebaute Platine aus:
Eine interessante Anwendung für das M061 ist der Betrieb eines LCD-Aufsatzes am KC85. Im Downloadbereich unter CAOS/Kommunikation befinden sich für Nachbauwillige die entsprechenden Projektunterlagen zusammen mit einigen CAOS-Beispielprogrammen. Passende LCD-Displays gibt es beispielsweise bei Pollin.
